A amostra de dados do pulso do medidor de eletricidade

Máquina de fax, detecção de papel, Detecção de obstáculos, Detecção de linha preto e branco

Características do módulo:

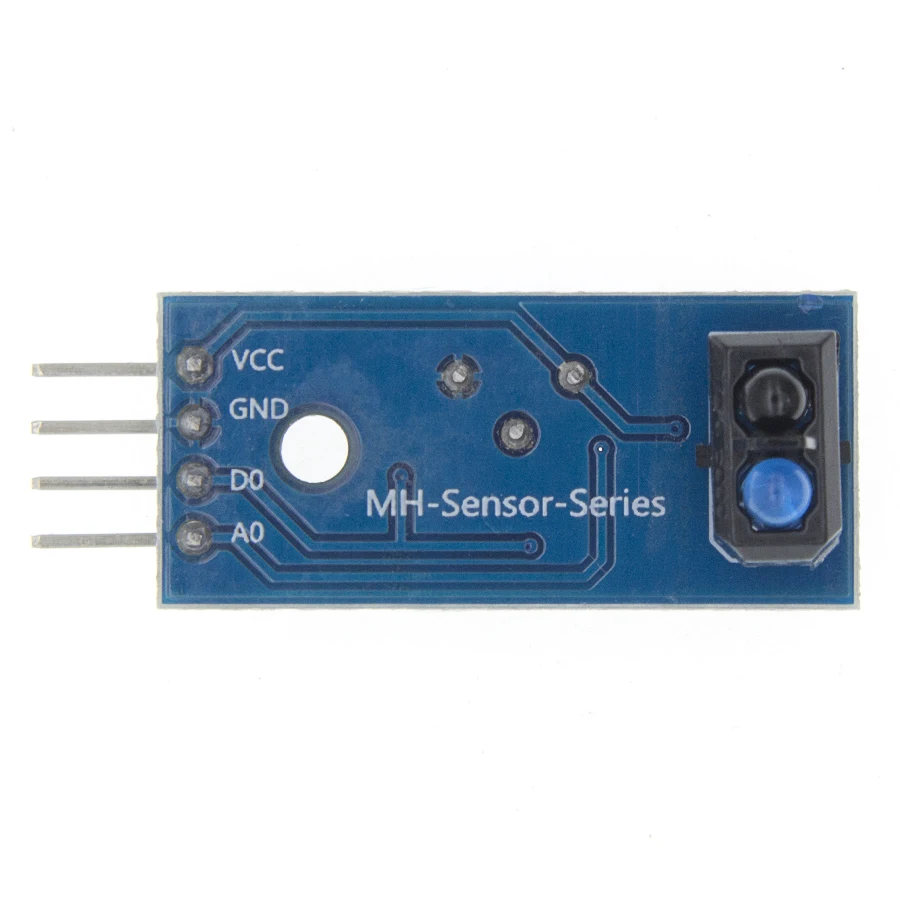

Usando sensores de reflexão infravermelha tcrt5000

Distância da reflexão do teste: 1mm a 25mm

Limpo e 3, a saída do comparador, forma de onda do sinal, capacidade de condução é forte, para mais de 15 ma.

Com muitos potenciômetro ajustável da precisão para ajustar a sensibilidade

A tensão de funcionamento de 3.3v a 5v

Formulário de saída:

saída do interruptor digital (0 e 1)

Tem um furo fixo do parafuso, instalação conveniente

Tamanho pequeno do

pwb da placa: 3.2cm x 1.4cm

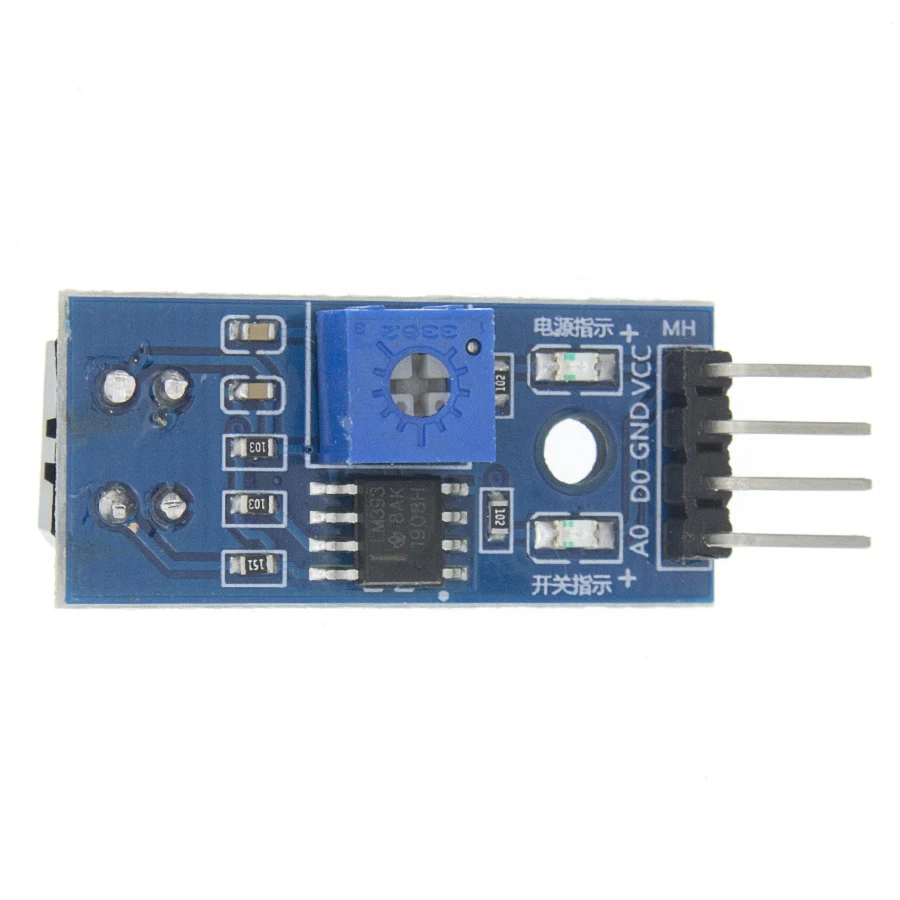

O lm393, uso do comparador largo da tensão

Tamanho: 3.1x1.3cm (aprox)

Funções do módulo é introduzido:

Tcrt5000 sensor de diodo de emissão infravermelha constantemente lançar infravermelho, o raio infravermelho é emitido quando a intensidade de volta refletida não foi refletida ou mas não é grande o suficiente, o triode ativado luz esteve no estado desligado, a extremidade de saída do módulo neste momento para o alto nível, Indicando o diodo foi colocado para fora estado; objetos detectados aparecem dentro do escopo de testes, a luz infravermelha é refletida para trás e a força é suficiente grande, luz ativado triode saturação, neste momento, a saída do módulo para o nível baixo, instrui as luzes do diodo.

Nota: devido à diferença entre monitores diferentes, a imagem pode não refletir a cor real do item.
